三菱PLC编程软件怎么绘制plc梯形图

在自动化控制领域，三菱plc以其稳定性和高效性备受青睐。而绘制plc梯形图是利用三菱plc实现自动化控制的关键步骤。下面就来详细介绍如何使用三菱plc编程软件绘制梯形图。

首先，要确保已正确安装三菱plc编程软件，如gx works2等。打开软件后，新建一个项目。

接着，进入梯形图编辑界面。在这个界面中，可以看到各种用于绘制梯形图的工具。

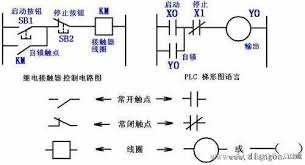

绘制梯形图的基本元素包括常开触点、常闭触点、线圈等。点击相应的工具按钮，就可以在编辑区域添加这些元素。例如，要添加一个常开触点，只需点击常开触点工具，然后在合适的位置点击一下即可放置。

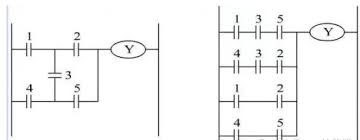

然后，通过连接这些基本元素来构建逻辑关系。使用线条将触点和线圈等连接起来，形成符合控制要求的梯形图逻辑。比如，当某个输入条件满足时，通过常开触点的导通，使相应的线圈得电，从而控制外部设备的运行。

在绘制过程中，要注意逻辑的正确性和合理性。仔细检查每一步的控制逻辑，确保梯形图能够准确实现预期的控制功能。

还可以对梯形图进行注释。为每个触点、线圈和逻辑块添加清晰的注释，这样在查看和维护程序时会更加方便，能够快速理解程序的功能。

另外，三菱plc编程软件还提供了一些辅助功能，如自动检查语法错误、程序模拟运行等。利用这些功能可以及时发现和纠正程序中的问题，并且在实际运行前对程序进行模拟验证，确保其正确性。

总之，掌握三菱plc编程软件绘制梯形图的方法，是进行plc编程和自动化控制的基础。通过精心绘制和调试梯形图，能够实现各种复杂而精确的控制任务，为工业生产和自动化系统的稳定运行提供有力保障。只要不断学习和实践，就能熟练运用这一工具，创造出高效可靠的自动化解决方案。
