cad路径阵列怎么使用

在cad绘图中，路径阵列是一项非常实用的功能，它能帮助我们快速且高效地创建规则排列的图形。下面就来详细介绍一下cad路径阵列的使用方法。

准备工作

首先，确保你已经打开了需要进行路径阵列操作的cad文件，并准备好要阵列的图形对象。

启动路径阵列命令

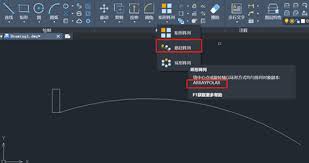

在cad界面中，找到“修改”菜单，点击其中的“阵列”选项，然后选择“路径阵列”。或者，也可以直接在命令行输入“arraypath”并回车，启动该命令。

选择阵列对象和路径曲线

启动命令后，根据提示选择要阵列的对象。选好对象后，再选择作为路径的曲线。路径曲线可以是直线、圆弧、多段线等。

设置阵列参数

1. 项目数和项目间距离：设置沿路径分布的对象数量以及相邻对象之间的距离。你可以直接输入具体数值，也可以通过拖动动态框来调整。

2. 阵列方向：确定阵列的方向。可以选择路径曲线的起点到终点的方向，也可以通过指定其他点来确定方向。

3. 关联阵列：勾选“关联”选项，阵列后的对象与原始对象保持关联，修改原始对象时，阵列也会相应更新。不勾选则为独立阵列。

4. 对齐项目：可选择是否使阵列对象与路径曲线对齐，以达到更好的视觉效果。

完成阵列

设置好所有参数后，按下回车键，cad就会根据你设置的参数创建路径阵列。

通过路径阵列功能，我们可以轻松地在cad中创建出如沿着道路排列的路灯、沿着管道分布的阀门等各种规则排列的图形，大大提高绘图效率。掌握了路径阵列的使用方法，能让你在cad绘图中更加得心应手，快速完成各种复杂的设计任务。快来试试吧，让你的绘图工作变得更加高效和精准！
